電源完整性IR-drop分析案例
應用簡介
|
現今電子產品內的PCB板端線路較為複雜，在提供線路路徑時的電源狀況就變得格外重要，所以在電路部分就開始重視電源完整性，電源完整性提供了IR-drop的分析，IR-drop所造成的電壓壓降以及電生熱的一大現象，IR-drop是在系統級電路中電源和地網路上電壓下降和升高的一種表現，因此電壓若提供不足或者超過就會造成電路的誤動作。產品內部IC本身就發熱，下方的電源平面又再加熱，導致散熱不良，有可能會使性能變差，最糟的情況導致熱當機，利用電熱耦合來分析。
Ansys提供合適的電磁分析工具來模擬電源分配以及熱分布的情形，針對不同的PCB做不同的分析以及優化，甚至改善電源品質來達到產品的更高規格。
|
 |
電源完整性解決方案
|
 |

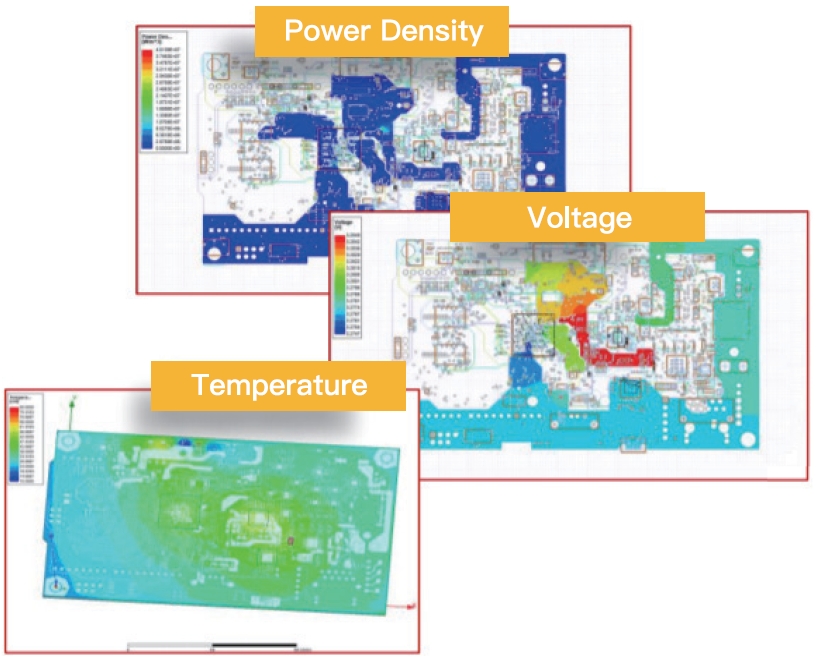

分析結果
 |
 |
||
檔案下載:
| 編號 檔名 |
class 版本 |
標題 敘述 |
建立時間 上次更新 |
狀態 | 下載 |
| Ansys004-電源完整性IR-drop分析案例-2020.07.pdf |
電源完整性IR-drop分析案例 |
2020-11-24 15:49:00 2024-07-03 17:01:00 |
需登入才能下載 | 下載 |
