NI 即時測試硬體/開發環境/測試管理軟體

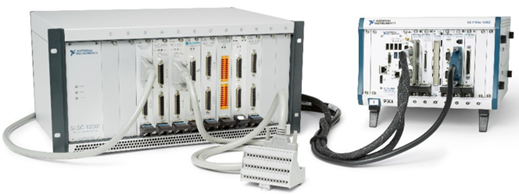

NI 即時性測試硬體-SLSC

NI-​SLSC 是一個模組化的硬體架構,相容於 NI 的其他硬體平台,讓使用者依據測試需求,快速且彈性地在訊號量測端與待測物端(DUT)之間加入客製化模組。




產品規格

使用 SLSC 架構於測試中,如用於 Hardware-in-the-loop (HIL) 測試時,可彈性且輕鬆地加入客製化的切換​器模組、​負載​與​訊號​處理模組。搭配NI資料​擷取​裝置與測試系統開發軟體,如 NI VeriStand,可以快速地建構完整的測試系統。




最大化系統重用性(Reusability)
使用者可依據測試需求在 SLSC 機箱中快速且彈性地加入 NI SLSC 模組,或加入由第三方所開發的相容模組。
SLSC 架構包含下列幾個部分:
SLSC 機箱
SLSC 模組
後方轉換介面
連接線







OPAL-RT eHS 於 NI 平台

在電力電子與電力系統領域中,HILPHIL測試系統是 OPAL-RT 的強項,現在 OPAL-RT 進一步與 NI 結為策略聯盟,讓 NI 的使用者可以獲得更強大的 FPGA-based 求解效能。OPAL-RT eHS 求解器及電動機模型資料庫也與 NI 共享資源。

eHS求解器
  • 通用且可程式化的 FPGA-based 電磁暫態求解器
  • 支援 NI Multisim、Simscape SimPowerSystems、PLECS Blockset 及 PSIM

馬達模型資料庫
  • 支援 BLDC、PMSM、DFIG DFIM、SQIG SQIM、SRM等馬達模型
  • 支援其他如複合型馬達、多馬達系統、解角器、編碼器等




NI 即時性測試開發環境-VeriStand

NI VeriStand 是一個建置 Real-time 測試的軟體環境。它可幫助您設定 NI Real-time Hardware、記錄資料、激源(Stimulus)產生和主機通訊。可導入模擬模型與控制算法於其中。亦可使用多種軟體環境(如LabVIEW、ANSI C/C++、Python 與 ASAM XIL)為 VeriStand 添加客製化功能。


使用 VeriStand Engine 架構可輕鬆建立 Real-time 測試應用
VeriStand Engine可控制系統的時序,並管理「執行主介面」與「使用者介面」之間的通訊。這是VeriStand內建的架構,因此時序與通訊作業均不需額外處理作業
基於參數設定的方式開發測試系統 可從 LabVIEW 和第三方建模環境導入控制演算法和系統模型
以參數設定的方式設定測試系統的硬體與開發軟體。使得測試系統的開發更有效率且易於維護。 可從 ITI SimulationX、LabVIEW、Mathworks Simulink 等多種模型製作環境中匯入模擬模型。
可運用 VeriStand 進行硬體整合 可建立即時激源設定檔
可搭配 NI DAQ 硬體、NI FPGA 模組,以及適用於汽車網路的 NI-XNET 硬體(如CAN、LIN、FlexRay)。 可利用測試設定檔所提供的激源,為受測裝置(DUT)同時呈現控制訊號與負載條件,以建立特定的測試方案。





NI 測試管理軟體-TestStand

NI TestStand 是一款協助快速建置並佈署的自動化測試與檢驗系統。您​可​以​於 TestStand 中​開​發​測​試​序​列,​呼叫以​各種程​式​設​計​語​言​撰​寫​的​程​式​碼​模​組,包括 LabVIEW、C/C++、.NET 與 Python,​進​而​擴​充​系​統​功​能。TestStand 提​供​可​擴​充​的​外​掛​程​式,​可​供​製​作​報​表、​記​錄​資​料​庫,​以​及​連​線​至​其​他​企​業​系​統。 您​可​透​過​簡​單​​​易​用​的​操​作​介​面​,​將​測​試​系​統​佈​署​至​生​產​環境。


 客​制​化​測試​序列​以​因應​各種​需求 運用​平行​測試​提升​測試​效能
 可​使用 TestStand 內建​的​轉接​器,​呼叫​以​其他語言撰寫​​的​程式碼,​達到​擴充​測試​序列​功能​的​目的。​​可以​將​程式碼​模組​的​執行​作業​自動化,​以​介​接 DUT 及​測試​設備。 可​以​使用 TestStand 原生​工具​來​簡化​測試​裝置​的​設定​作業,​以此​縮短​測試​時間。​您​可​同時​測試​多個​裝置,​或​在​同​一個​裝置​上​同時​進行​多項測試,​以​提升​測試​效能。


自動化​的​測試​資料​儲存​與​報表​產生​作業
 使用 TestStand 內建​的​自動​報表​產生​功能,​建立​各種​符合​業界​標準​格式​的​檔案,​以​儲存​並​分享​各項​測試​資料,​如 ATML、​XML、​HTML 與​純​文字​檔。​並能​將​這些​測試​結果​記錄​至​​資料庫​中以​利​日後​分析,​並簡化​資料​分享​程序。
