SR5000 2D 分光輝度檢測系統


SR-5000 為日本TOPCON針對照明檢測所開發出的高精度分光輝度檢測系統,除輝度之外更可透過分光系統與濾片來分析各波段、色度下的量測結果,舉凡LCD 與 OLED 顯示器、手機螢幕、AR/VR 顯示器與車用內外裝照明等皆可進行量測,甚至可搭配顯微鏡頭進行像素檢測,進一步探討各像素內的色偏現象,提供全面性的輝度檢測方案。

產品特色
  • 提供多樣鏡頭組合以符合您最確切的需求

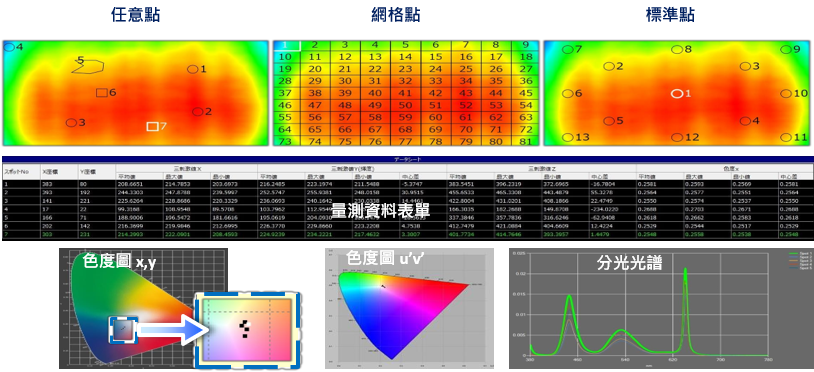

  • 搭配軟體進行數據後處理,進一步探討各波長或是各色度下的檢測結果,也可模擬替換光源後的視覺效果

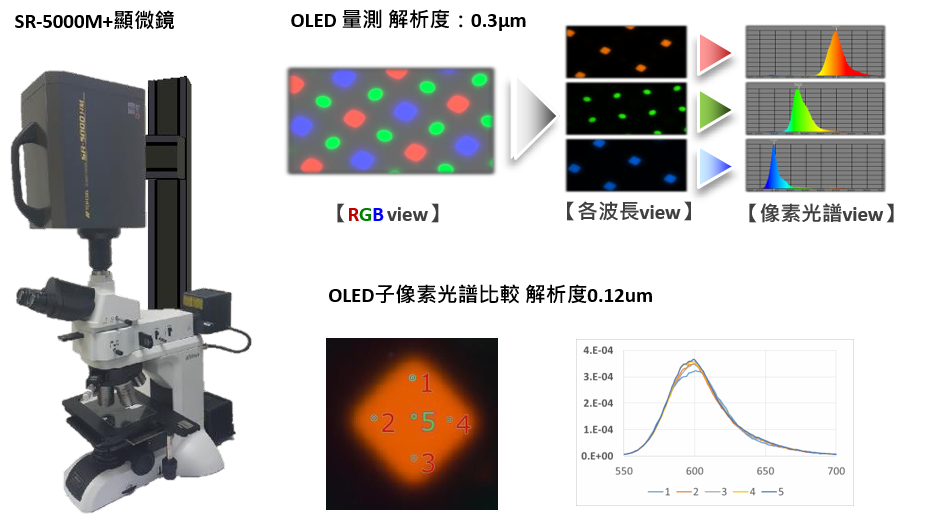

  • 可分析單像素內的色偏現象
  • 高精度的輝度與色彩量測


產品規格

規格條件

SR-5000S

SR-5000WS

SR-5000T

SR-5000M

色彩檢測方式

分光系統

感光元件

140萬像素CCD1376 X 1024

對物鏡頭

標準鏡頭

廣角鏡頭

望遠鏡頭

微距鏡頭

焦距

32mm

24mm

140mm

-

波長解析度/精度

1nm/±0.5nm

波長量測範圍

380nm~780nm

輝度量測範圍

0.5~5M cd/m2

輝度直線性

±2%

輝度重覆精度

0.50%

色度直線性

±0.002

±0.0035(≤1cd/m2), ±0.002(1cd/m2<)

±0.002

色度重覆精度

0.002(0.5~1cd/m2), 0.001(1cd/m2或以上)

量測時間

50s (實測+演算)

外型尺寸(mm)

W 162 X H 247 X

W 162 X H 247 X

W 162 X H 247 X

W 162 X H 247 X

D 372.5

D 402.4

D 412.5

D 330.5

重量(kg)

~5.5

~5.7

~7.6

~4.9



量測面積:標準鏡頭

測定距離

測定距離

400

500

1000

1500

2000

2500

9.2

11.4

22.5

33.5

44.7

55.3

水平(mm)

187.1

232.8

458.1

682.7

910.3

1127.0

垂直(mm)

139.2

173.2

340.9

508.1

677.4

838.7

量測面積:廣角鏡頭

測定距離

測定距離

400

500

1000

1500

2000

2500

12.7

15.6

30.3

44.9

59.6

74.1

水平(mm)

259.1

318.4

617.4

914.1

1213.7

1510.7

垂直(mm)

192.8

236.9

459.5

6880.3

903.2

1124.2

量測面積:望遠鏡頭

測定距離

測定距離

600

1000

1500

2500

3.1

5.6

8.7

14.9

水平(mm)

63.6

114.2

177.5

303.4

垂直(mm)

47.3

84.9

132.1

225.8



量測面積:微距鏡頭

測定距離

測定距離

6

0.3

水平(mm)

7.1

垂直(mm)

5.3

市場應用

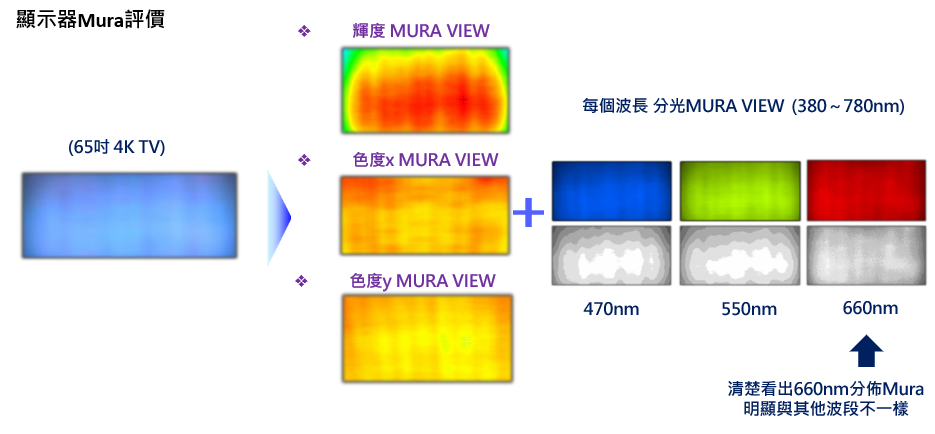

  • LCD、OLED、MicroLED 顯示器輝度、色度 MURA、分光光譜量測

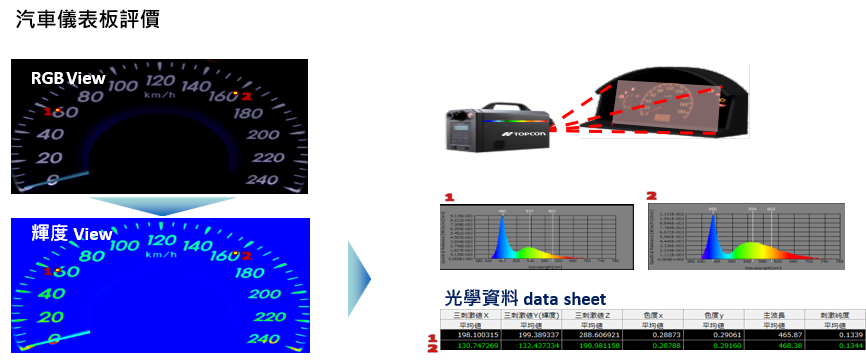

  • 汽車儀表板、內外裝照明的發光特性
  • LED、OLED 燈具之照明區域檢測
  • 印刷等的色彩 MURA 視覺化分析
