LightTools 8.5 版本說明

LightTools 8.5 版本主要新增功能如下:

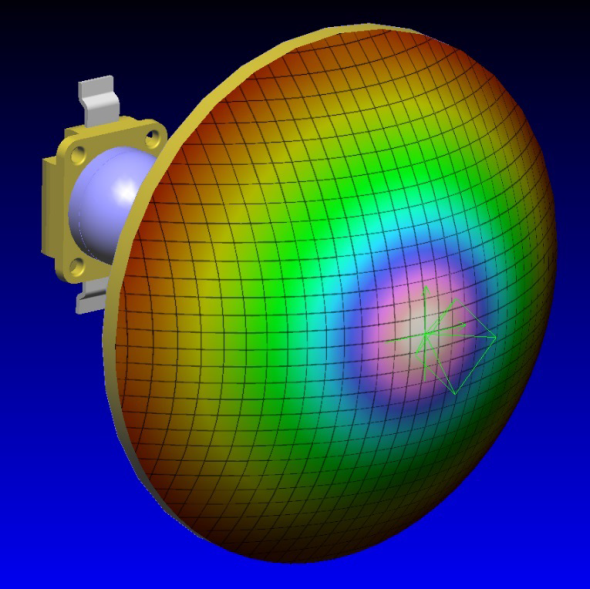

曲面接收器
LightTools 8.5 可於非平面的表面上建構表面接收器,並提供了多個映射選項設定,即曲面接收器功能,而網格的映射類型如下:
  • 針對平面與透鏡表面提供XY映射。
  • 針對圓柱及圓錐提供圓柱面映射。
  • 針對橢圓體、環狀體與球體提供球面映射。
  • 針對其餘類型表面提供UV表面座標映射。
在此版本中,球面與UV表面座標映射為新增選項,此兩種新功能排除了以往在複雜曲面上,將照度資料投影至平面網格的方式,對於模擬結果呈現及優化上更加簡便。使用者可以改變網格中的蜂巢格(Bin)數量或大小,亦可使用原先在平面接收器既有的過濾器與最佳化功能。

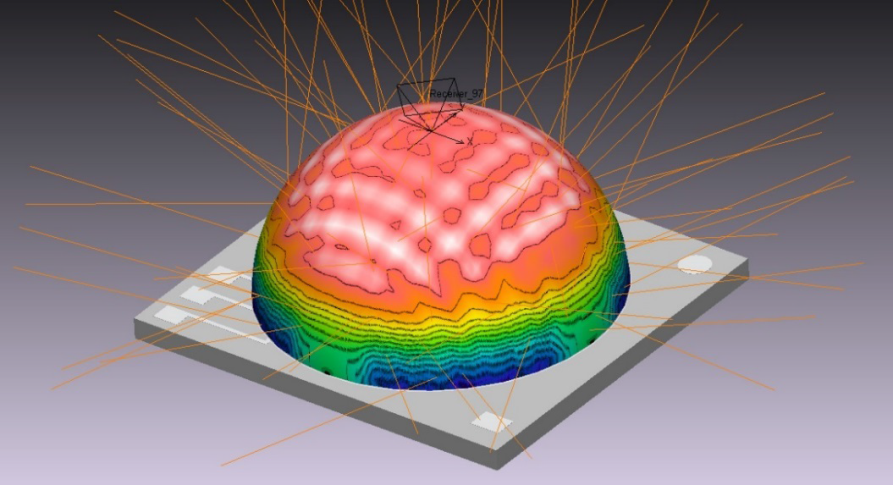

照明視覺化
此版本之 LightTools 提供了新的功能,讓使用者可在3D視窗中直接觀察照度圖表,並且可在幾何模型上對應的方向與位置上得到視覺化的照度資料。在先前的版本中,此功能只能在虛擬平面接收器上使用,而新版本則將功能擴展至大多數的表面接收器類型。此外,3D視覺化功能可以同步顯示出照明觀察中的圖表內容設定,例如:色彩方案、縮放比例、網格與輪廓、平滑與照明啟用、線性與對數設定等。


新參數靈敏度分析工具
以往版本的參數靈敏度功能已更新為參數靈敏度分析工具,新的工具強化多項功能,提升了系統的變數與效能之間的分析能力,內容如下:
  • 可分析多個配置參數
  • 支援參數列表與萬用字元
  • 在參數改變或評估完成後,可執行一系列的指令
  • 支援多個圖表觀察
  • 2D圖直接顯示在工具中
  • 儲存與產生資料



提升自由曲面設計功能
針對自由曲面透鏡設計功能,在設計功能管理員的光源分頁中,光源與自由曲面表面之間的第二個表面,其外形新增了圓錐曲面表面類型,而此類型也可將表面定義為平坦表面,使用者透過此功能可以更有彈性地定義入射表面,有效提升點光源與擴展光源的收光效率。

加強導光設計工具
此工具強化內容如下:
  • 增加非圓形的外形
  • 長度輪廓可使用貝茲控制
  • 新增 H、V 網格目標
  • 使用導光表面為接收器(搭配導光過濾器使用)
  • 易於調整導光元件尾端的接收器與微結構邊界
  • 可設定非均勻的空間目標,例如:蜂巢格區域、使用者貝茲曲線、使用者數值

強化道路照明工具
此工具強化內容如下:
  • 新增定義IES光源類型功能,可透過縱向與IES之分類類型(例:Medium II)定義光源,亦或透過輸入相關參數(峰值強度位置、1/2 強度位置半徑等)。
  • 加入圖表以說明光源之設定
  • 定義完成後可使用自由曲面設計功能,建立所對應之自由曲面透鏡,並產生所定義的光形。





陣列光源工具
複製之陣列類型新增放射狀排列,先前版本只支援矩形類型


浮動版授權管理員更新:

浮動版授權管理員
安裝光碟中包含 LightTools 8.5 產品安裝檔,與浮動版授權管理員,新的浮動版授權管理員可支援其他系列的光學產品,並且能與 LightTools 8.5 及先前版本共用。

LightTools 8.5 版的使用者並不須升級浮動版授權管理員,而先前版本的浮動版授權管理員依然可從 Synopsys 網站上取得,並且可與所有版本的 LightTools 共用。

針對浮動版授權管理員更詳細的安裝與使用說明,請參考以下連結:http://optics.synopsys.com/support/pdfs/LightToolsIG.pdf

GetHostID 工具
新的 GetHostID 工具(11版)已包含於 LightTools 8.5 安裝檔中,欲了解更多相關資訊,請參考 LightTools Installation Guide
